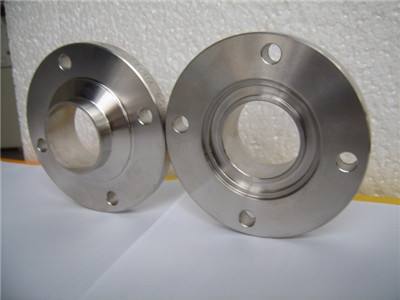

　　法蘭連接

　?、?定義

　　法蘭連接：法蘭連接是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。法蘭連接使用方便，能夠承受較大的壓力。

　　② 法蘭連接適用范圍

　　法蘭連接可適用于各種公稱尺寸、公稱壓力的閥門，但對使用溫度有一定的限制，在高溫工況時，由于法蘭的連接螺栓易產生蠕變現象而造成泄漏，一般情況下法蘭連接推薦在≤350℃溫度使用。

　?、?法蘭類型

　　法蘭的結構型式：整體法蘭(IF)、承插焊法蘭(SW)、螺紋法蘭(Th)、帶頸對焊法蘭(WN)、帶頸平焊法蘭(SO)、板式平焊法蘭(PL)、平焊環松套法蘭(PJ/RJ) 、對焊環松套法蘭(PJ/SE)、法蘭蓋(BL)等。

　?、?法蘭密封面形式

　　法蘭密封面主要是防止管道中介質向外泄漏，密封面形式主要有平面(FF)、突面(RF)、凹凸面(MF)、榫槽面(TG)、環連接面(RJ)等幾種。

　　平面法蘭連接形式一般適用于PN40及以下的閥門，突面法蘭、凹凸面法蘭、榫槽面法蘭連接形式一般適用于PN160及以下的閥門，環連接面法蘭連接形式一般適用于PN420及以下的高壓閥門。閥門與管道連接采用凹凸面(MF)連接時，一般情況下閥門的端法蘭采用凹面形式。閥門與管道連接采用榫槽面(TG)連接時，一般情況下閥門的端法蘭采用槽面(G)形式。
